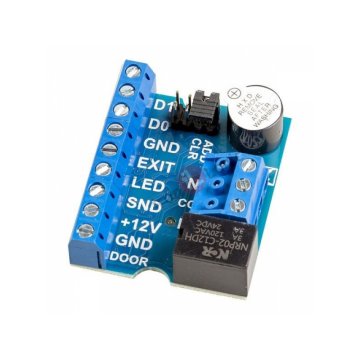

Kontrolér Z5-R RELAY WIEGAND autonomní
napájení- 8 – 18 V DC (doporučeno jmenovité 12 V DC)
- spotřeba proudu 45 mA při 12 V
- ovládání elektrických zámků- relé (N, NO, NC)
- doba otevření zámku 0 až 220 s
- maximální proud 3 A
konektory (svorky) :
- napájení
- připojení čtečky
- připojení externích zařízení
- pro připojení počítače (přes adapter)
- relé pro připojení elektrického zámku
- paměť EEPROM
Kontrolér je součástí přístupového systému. Obsahuje potřebnou elektroniku a svorkovnice pro připojení napájení, čtečky, elektrického zámku a dalších zařízení. V paměti kontroléru jsou uložena identifikační data jednotlivých čipů. Způsob připojení čtečky odpovídá přenosovému protokolu dat mezi čtečkou a řídící jednotkou. V našich instalacích používáme protokoly WIEGAND a jednodrátové TM. Načítání nebo mazání čipů v paměti kontroléru a nastavování základních uživatelských parametrů můžeme provádět pomocí MASTER KARTY nebo propojek na kontroléru. Pokud používáme k administraci dat počítačový software používáme pro přenos dat mezi kontrolérem a počítačem převodníky nebo vybrané typy načítacích čteček. Tomu odpovídá i způsob připojení k počítači. Používají se kabely USB, MICRO USB, kabely s koncovkami RJ 45 nebo speciálními konektory. Načtení identifikačních dat čipů při administraci usnadňuje použití načítací čtečky. Při výpadku napájení zůstanou data v kontroléru.

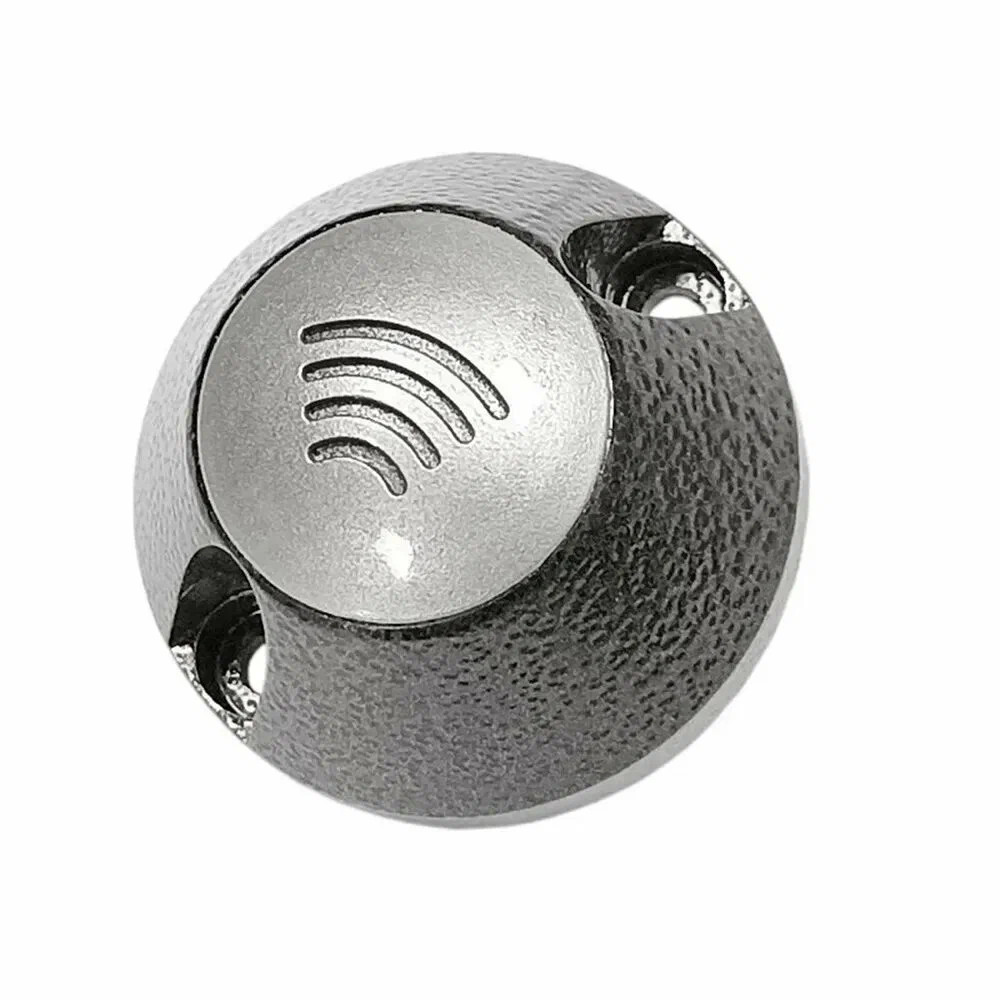

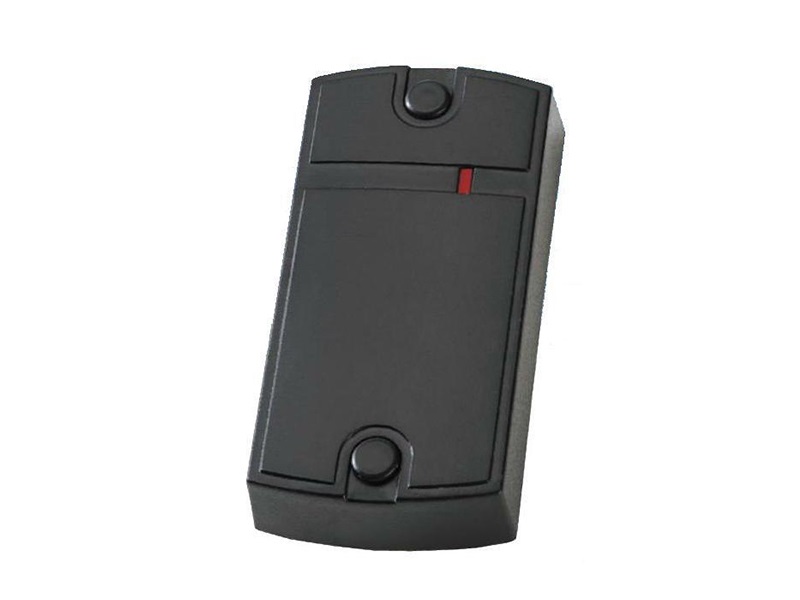

Čtečka MATRIX ll MF-1-S Wiegand 26, 34, 1-wire(TM)
Čtečky čipů pro chráněný režim jsou součástí přístupového systému. Obsahují potřebnou elektroniku a krátký připojovací kabel nebo svorkovnici. Čtečky se připojují na řídící jednotku kontrolér. Způsob připojení odpovídá přenosovému protokolu dat mezi čtečkou a řídící jednotkou – kontrolérem. V našich instalacích používáme protokoly WIEGAND a jednodrátové TM. Instalace může být povrchová, skrytá nebo je součástí modulů tlačítkových tabel domovních telefonů nebo videotelefonů.

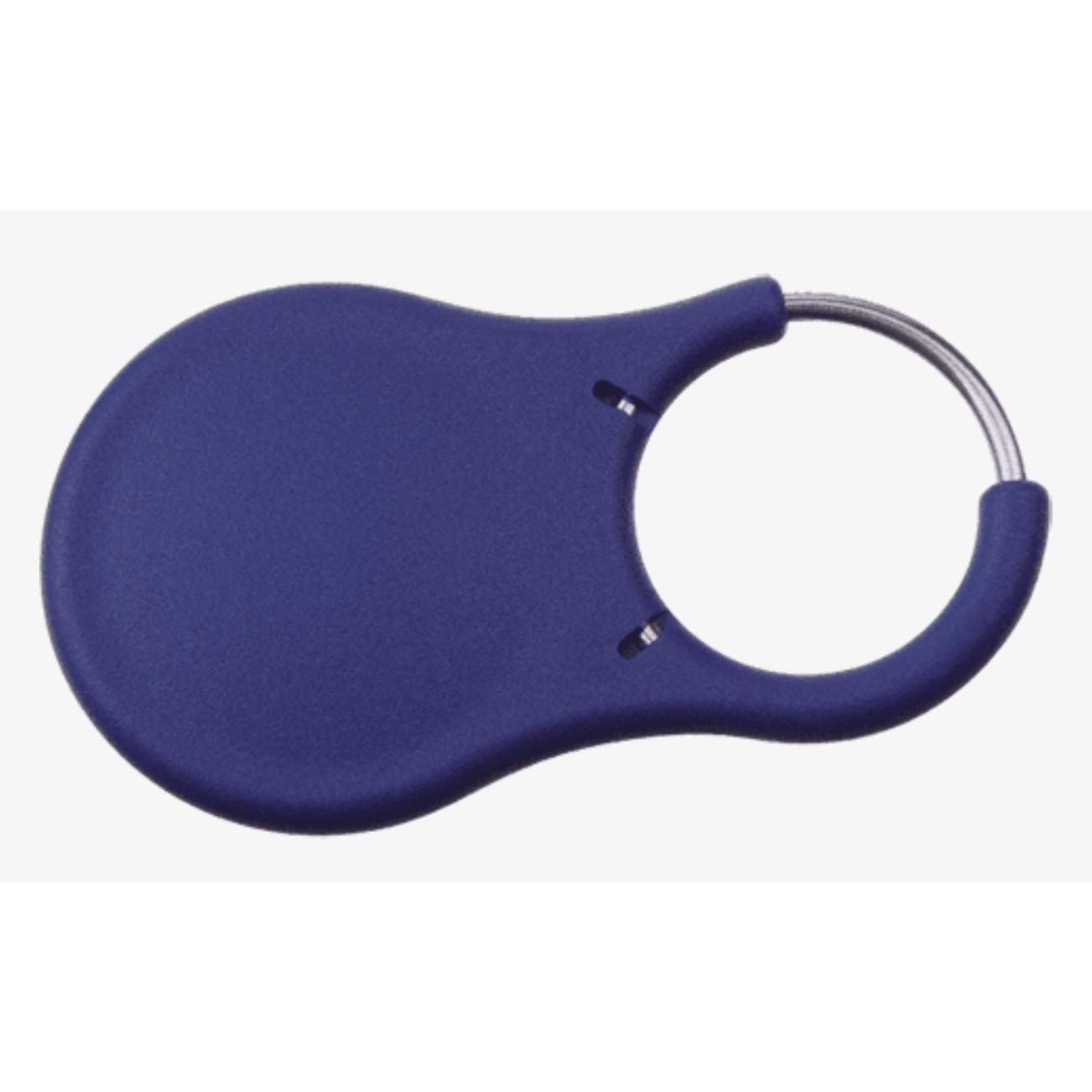

Čipy a karty
Čipy chráněný režim součástí přístupového systému. Obsahují potřebnou elektroniku. Identifikátor klíčenka nebo karta podporuje technologii chráněný režim. Lze jej použít pro přístupové systémy s kontroléry se vstupem pro čtečky chráněný režim. Čipy jsou číslované. Mají dobrou mechanickou odolnost. Jsou různých rozměrů, provedení, barvy a materiálu. Většinou se používají s kovovým kroužkem.

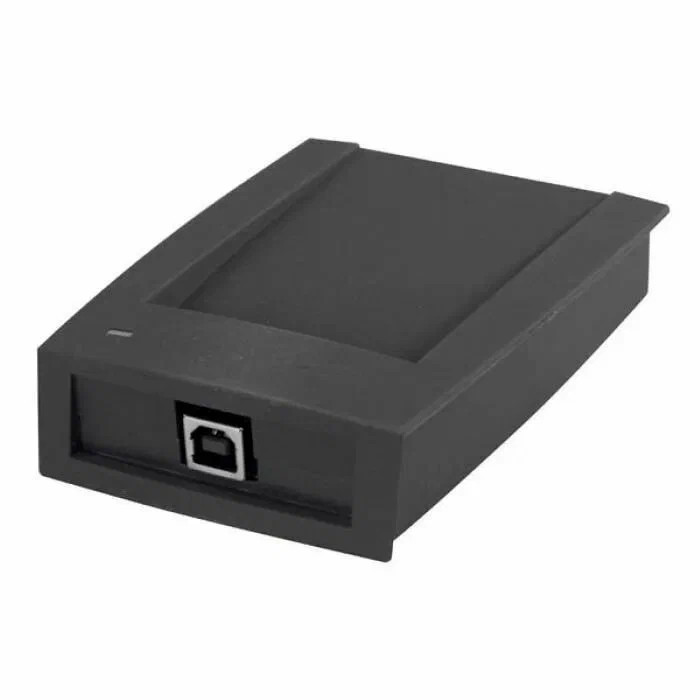

Čtečka načítací IRONLOGIC
Čtečka načítací dotykových čipů chráněný režim může být součástí přístupového systému. Obsahuje potřebnou elektroniku. Pokud používáme k administraci čipů počítačový software usnadňují načítání čipů do něj. Vybrané typy načítacích čteček umožňují i přenos dat mezi kontrolérem a počítačem. Tomu odpovídá i způsob připojení. Používají se kabely USB, MICRO USB, kabely s koncovkami RJ 45 nebo speciálními konektory.

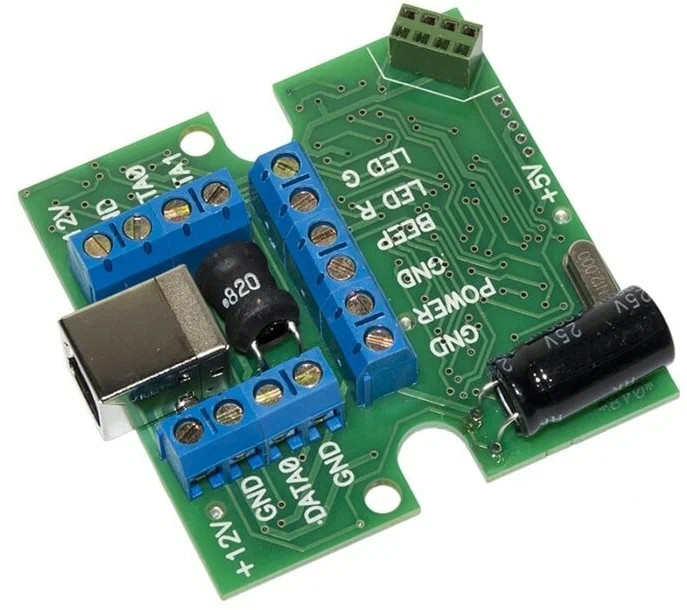

Převodník Z-2-BASE (Z-1-BASE)
Pokud využíváme k administraci dat počítačový software můžeme používat pro přenos dat mezi kontrolérem a počítačem přenosový protokol RS-485 nebo USB. Součástí instalace přístupového systému, ve kterém používáme pro přenos dat protokol RS 485 nebo USB, je převodník RS 485-USB.
